Scan to BIM di impianto di tubazioni: dal Rilievo Laser Scanner al Modello BIM
Negli impianti tecnologici complessi, disporre di una documentazione aggiornata e affidabile è fondamentale per progettare interventi, pianificare manutenzioni e gestire correttamente gli spazi tecnici.
Tuttavia, nella maggior parte degli edifici esistenti, la documentazione disponibile risulta spesso incompleta, datata o non perfettamente coerente con lo stato reale dell’impianto.
In questi casi il rilievo laser scanner rappresenta la soluzione ideale per acquisire rapidamente milioni di dati e creare una replica digitale estremamente accurata dell’esistente.

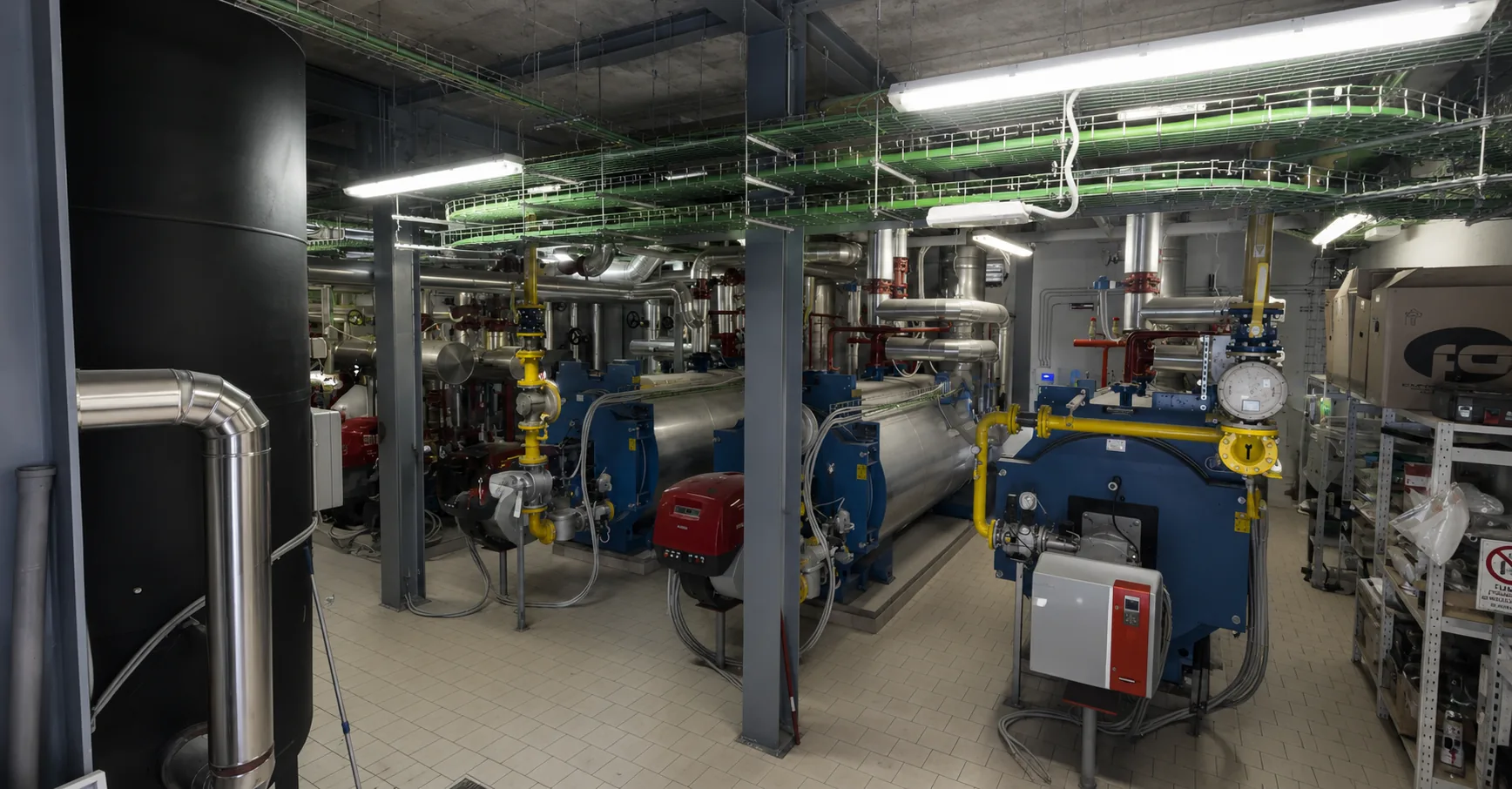

Il rilievo della centrale termica
Per questo progetto è stato eseguito un rilievo tridimensionale completo di una centrale termica caratterizzata da una forte concentrazione di impianti e da spazi tecnici particolarmente articolati.
Attraverso la tecnologia laser scanner è stato possibile acquisire l’intero ambiente con elevata precisione, registrando la posizione reale di caldaie, tubazioni, valvole, passerelle impiantistiche e componenti tecnici.

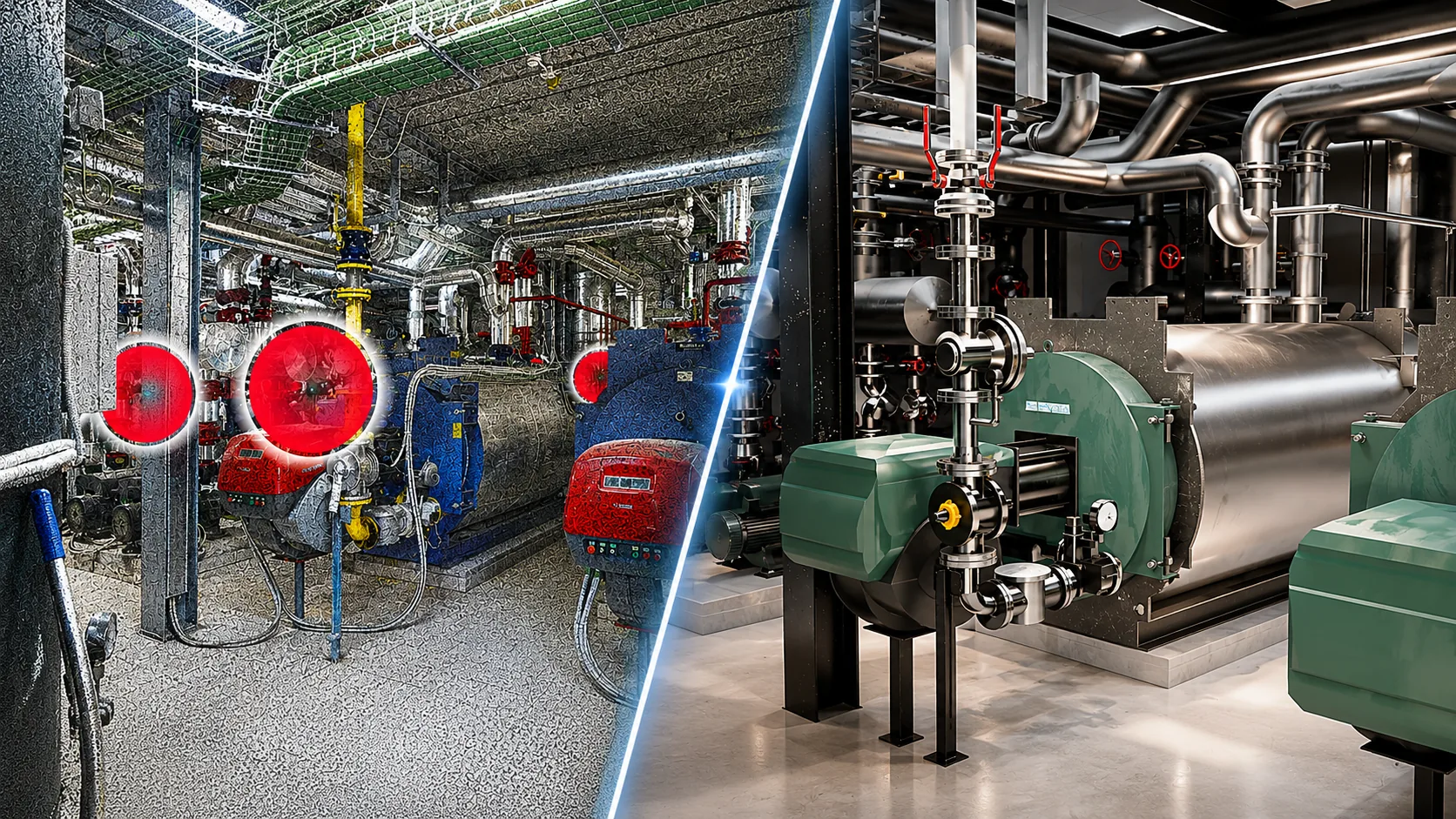

La scansione ha generato una nuvola di punti dettagliata che costituisce la base di tutto il processo di digitalizzazione.
Dalla nuvola di punti al modello BIM

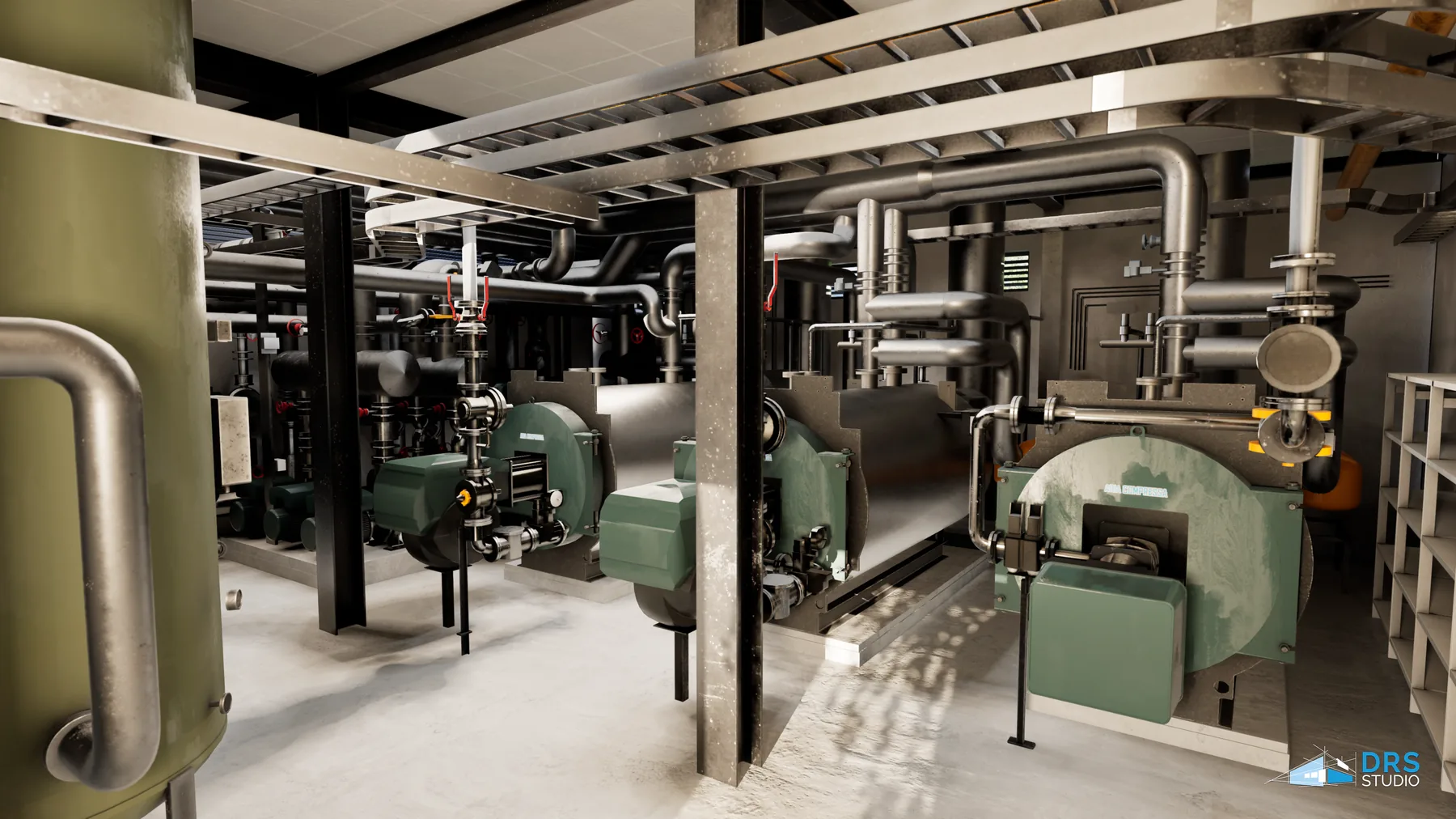

Una volta completata la fase di acquisizione, i dati raccolti vengono elaborati e trasformati in un modello BIM tridimensionale.

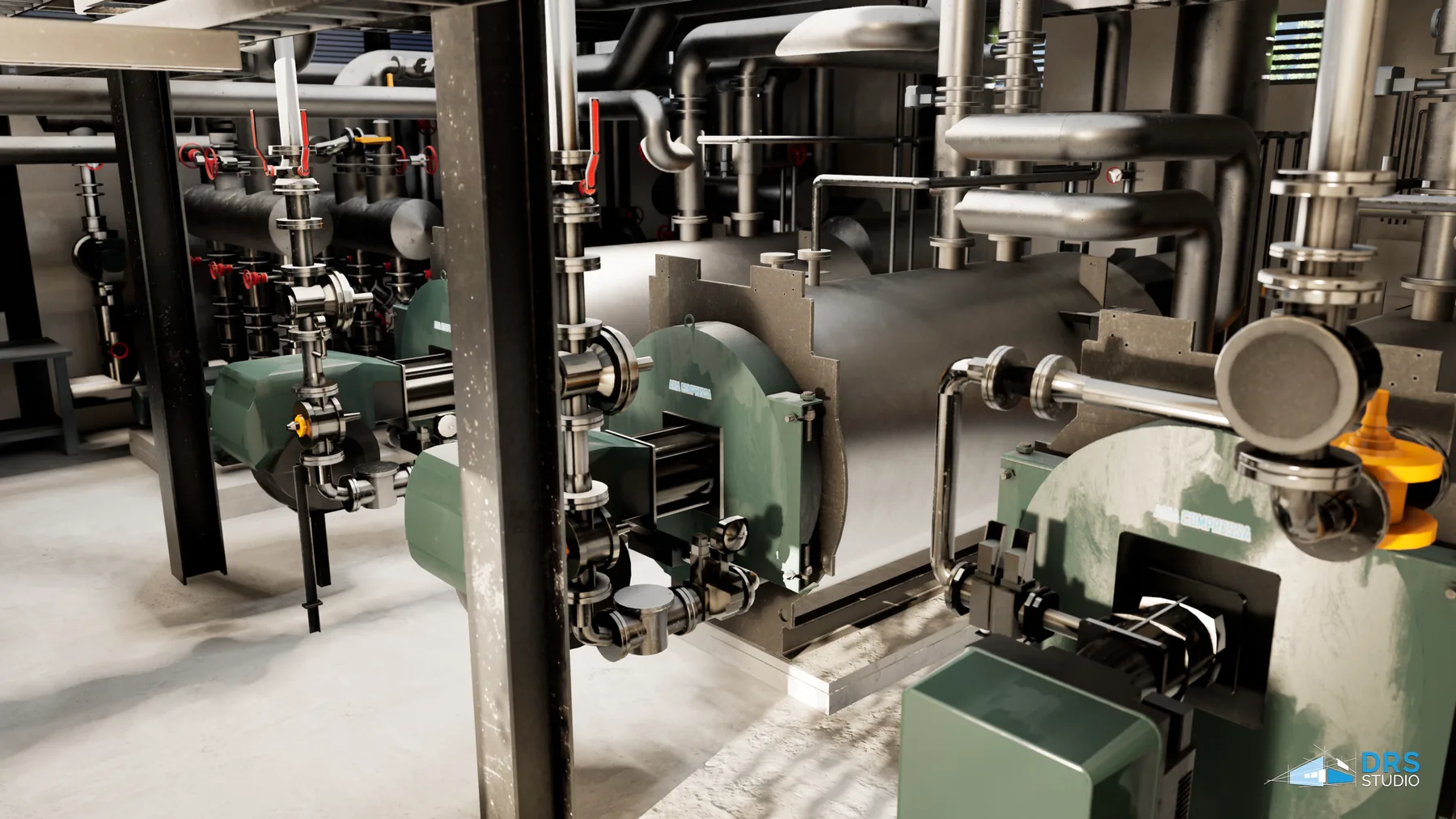

Ogni componente principale viene modellato e posizionato sulla base delle informazioni rilevate, garantendo una perfetta corrispondenza con l’ambiente reale.
Il risultato è una rappresentazione digitale precisa e consultabile dell’impianto, utilizzabile sia per attività di progettazione che per la gestione futura dell’infrastruttura.
Comprendere e gestire ambienti tecnici complessi
Uno dei principali vantaggi della modellazione BIM è la possibilità di analizzare e comprendere immediatamente ambienti caratterizzati da una forte densità impiantistica.
- Percorsi delle tubazioni
- Collegamenti tra i vari sistemi
- Aree disponibili per futuri interventi
- Possibili interferenze
- Spazi di manutenzione
Questo consente a progettisti, gestori e tecnici di prendere decisioni più rapide e consapevoli.
Dal dato reale alla visualizzazione avanzata
La digitalizzazione non si limita alla sola modellazione geometrica.

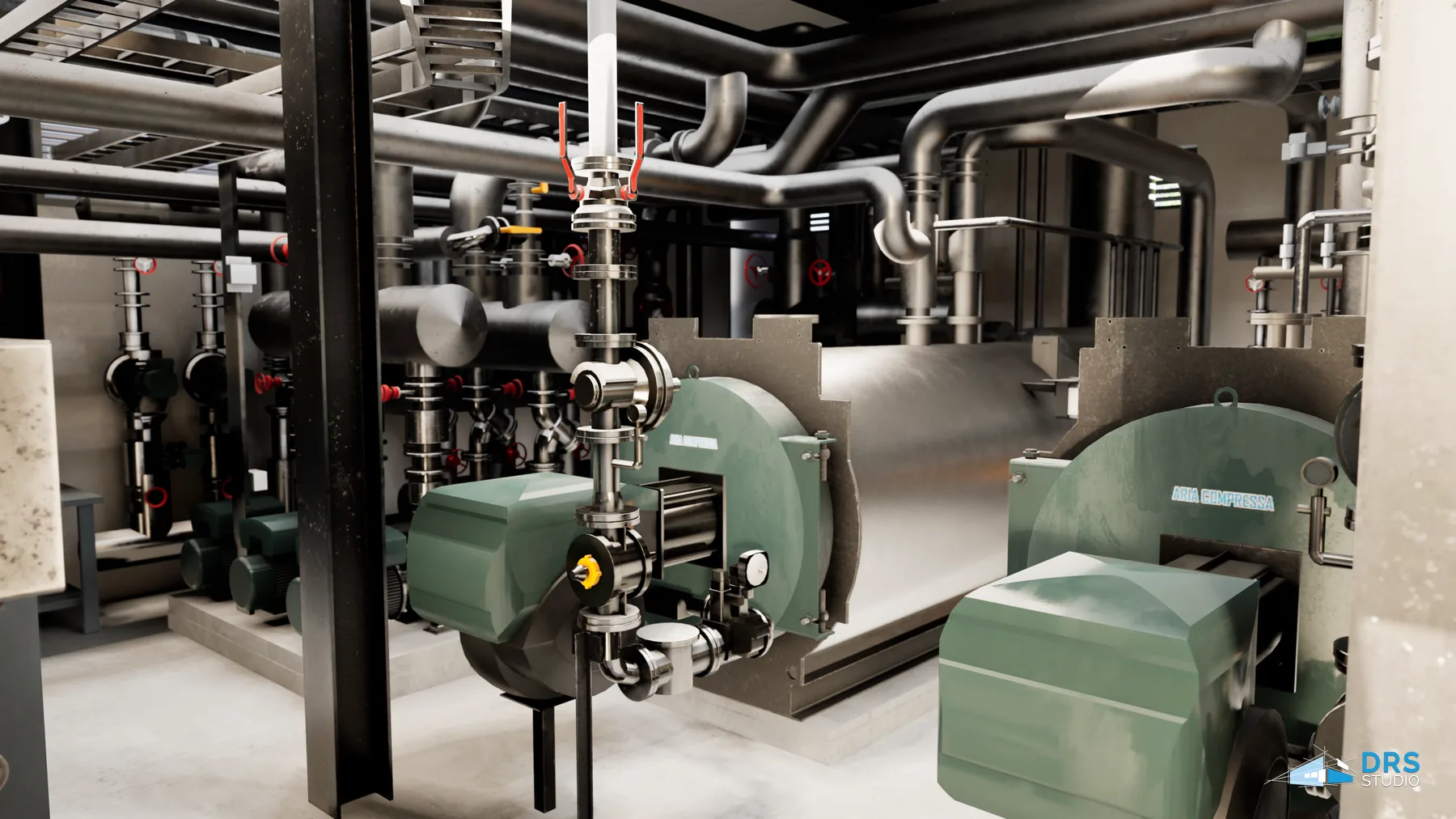

Una volta realizzato il modello BIM è possibile generare render tecnici e visualizzazioni avanzate che permettono di comunicare il progetto in maniera immediata e intuitiva.
Questi strumenti risultano particolarmente utili durante le fasi di progettazione, coordinamento e Facility Management.
Il valore dello Scan to BIM
L’approccio Scan to BIM consente di ridurre sensibilmente errori, tempi e costi nelle attività di progettazione e gestione.
- Riduzione dei sopralluoghi
- Maggiore precisione progettuale
- Verifica preventiva delle interferenze
- Supporto alle attività manutentive
- Creazione di un archivio digitale aggiornato
- Migliore gestione del ciclo di vita dell’impianto
Disporre di una replica digitale accurata significa poter intervenire con maggiore sicurezza e controllo in ogni fase del progetto.
Dal rilievo al Digital Twin
L’evoluzione naturale di questi processi porta alla creazione di veri e propri Digital Twin, modelli digitali che possono essere integrati con dati tecnici, manutenzioni programmate, documentazione e sistemi di monitoraggio.
Questo approccio permette di trasformare un semplice rilievo in uno strumento strategico per la gestione dell’edificio e degli impianti nel lungo periodo.
Conclusioni
La combinazione tra rilievo laser scanner, Scan to BIM e modellazione tridimensionale permette di trasformare ambienti tecnici complessi in strumenti digitali precisi, consultabili e pronti per supportare progettazione, manutenzione e Facility Management.
Per impianti tecnologici, centrali termiche, centrali frigorifere e locali tecnici, la disponibilità di dati affidabili rappresenta oggi un vantaggio concreto in termini di efficienza, controllo e riduzione dei costi.
